Общее описание АТС ЮНИТ TS-004

Функциональная архитектура  ЮНИТ TS-004 в полной мере отражает современные тенденции в развитии цифровых систем коммутации и построении местных сетей связи. Она базируется на концепции распределенной модульной АТС с децентрализованным программным управлением и централизованным эксплуатационным управлением и техническим обслуживанием.

Согласно этой концепции станция любой сложности и назначения строится как коммутационная сеть соответствующей конфигурации, состоящая из  ограниченного набора унифицированных узлов коммутации и доступа, связанных между собой с помощью стандартизированных цифровых интерфейсов. При этом каждый узел коммутации и доступа по существу является полноценной АТС, способной автономно выполнять функции транзитной (ТС), оконечной (ОС) или транзитно-оконечной (узловой) станции (УС). В этом случае станция, состоящая из этих узлов, расположенная компактно  в одном месте и станция, отдельные узлы которой распределены  на  значительной территории, с точки зрения технологического обеспечения  (аппаратно-программных средств) практически не отличаются друг от друга.

С другой стороны, при таком подходе  любая местная сеть – городская (ГТС), сельская (СТС) или комбинированная (КТС) – может рассматриваться как единая АТС, ресурсы которой (оборудование, функции, коммутационная,  линейная и абонентская емкость) определенным образом  распределены  по обслуживаемой территории города или сельского административного района (САР).

Структурно АТС ЮНИТ TS-004  (Рис.1) состоит из двух основных групп модулей:

1. Коммутационные модули:

       -модуль коммутации и управлнгия МКУ (CPU 256);

       -модуль групповой коммутации МГК (8 PCM);

       -линейный модуль групповой коммутации МГКЛ (8 PCM);

       -модуль межгрупповой связи ММС (CPU 128).

2. Линейные интерфейсные модули:

       -модуль аналоговых абонентских линий МАЛ (16 PA);

       -модуль аналоговых двухпроводных соединительных линий (16 TL)

       -модуль базового доступа ISDN МБД (8 ISDN);

       -модуль входящих трехпроводных соединительных линий;

       -модуль исходящих трехпроводных соединительных линий;

       -модуль четырехпроводных соединительных линий;

       -модуля системных телефонных аппаратов (пультов руководителя) – СТА (SYSLG).

Учитывая возможную значительную удаленность модулей АТС друг от друга, на Рис.1. показано, что в общем случае модули  могут быть связаны между собой через цифровые системы передачи (ЦСП). В качестве таких ЦСП для передачи потока Е1 по медному кабелю могут использоваться системы Megatrans производства НТЦ "Натекс" (г. Москва), которые обеспечивают передачу потока по симметричной витой паре с сечением жилы 1,2 мм Е1 без регенераторов на расстояние до 20 км. Могут использоваться также оптические модемы и цифровые радиорелейные станции.

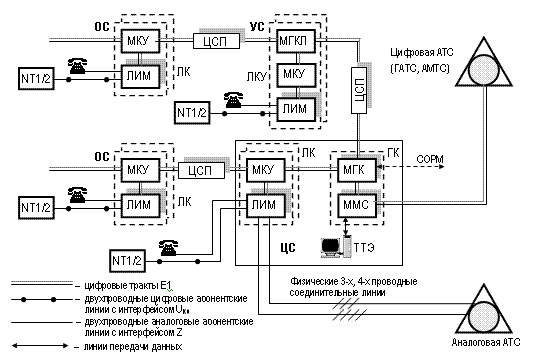

Рис.1. Обобщенная структурная схема АТС ЮНИТ TS-004

Каждый модуль представляет собой электронную плату – типовой элемент замены (ТЭЗ), на фасаде которого  имеются светодиодные индикаторы, а также соответствующие разъемы для межблочных  соединений, подключения компьютера, подключения к кроссу комплектов абонентских линий (АЛ), аналоговых (СЛ) и цифровых (ЦСЛ) соединительных линий.

На базе этих модулей строятся два узла коммутации и доступа :

       -мультисервисный (узловой) коммутатор (МК);

       -абонентский модуль (АМ).

МК и АМ выполнены в виде блоков (кассет),которые состоят из каркаса (крейта, системной корзины), в которые по направляющим вставляются ТЭЗы. Внутренние соединения ТЭЗов между собой осуществляются с помощью кросс-плата, расположенной с тыльной стороны блока. Внешний вид блоков МК и АМ показан на рисунках 2 и 3.

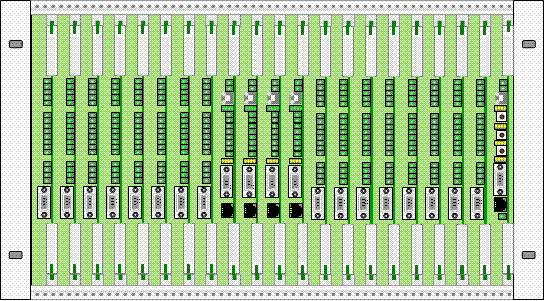

Рис.2. Блок мультисервисного коммутатора (внешний вид).

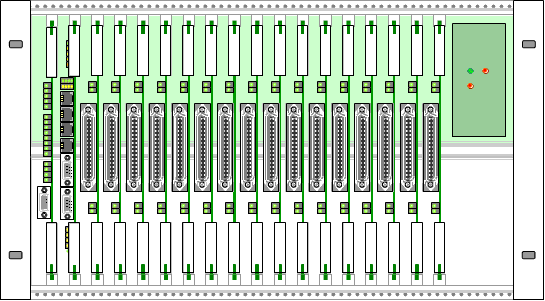

Рис.3. Блок абонентского модуля.

Дополнительные виды обслуживания:

              АТС ЮНИТ TS-004 обеспечивает предоставление абонентам следующих дополнительных видов обслуживания (ДВО):

              1 Прямая связь без набора номера - автоматическое установление связи немедленно после подъема трубки по заранее заданному номеру, введенному  при заказе услуги.

              .2  Установка задержки  прямой связи без набора номера

              .3 Безусловная переадресация входящих вызовов – переадресация входящих вызовов на номер установленный при заказе услуги.

              .4 Переадресация входящих вызовов по "не ответу" - переадресация входящих вызовов  на номер, установленный при заказе услуги, если абонент не ответил на вызов в течение установленного времени.

              5 Переадресация входящих вызовов при занятости - переадресация входящих вызовов на номер, установленный при заказе услуги, если абонент занят другим вызовом.

              6 Отмена всех видов переадресации - отменяются все виды переадресации и очищается номер переадресации.

              7 Установка номера переадресации -изменение только номера, но не типа переадресации.

              8 Установка типа переадресации - изменение только типа, но не номера переадресации.

              9  Установка времени переадресации по "не ответу".

            10  Вызов по номеру переадресации - данная услуга позволяет проверить правильность установки номера переадресации непосредственно с аппарата абонента путем установления связи немедленно после заказа услуги с автоматическим набором номера, введенного при заказе услуги переадресации. Если номер отсутствует, то порт остается в режиме ожидания первой цифры от абонента, т.е. в линию поступает «ответ станции».

             11 Наведение справки  (режим обработки кнопки “FLASH”)

             12 Уведомление о входящем вызове

             13 Отмена абонентской настройки услуг  - при заказе данной услуги происходит очистка установок для следующих видов услуг:

·                  -Прямая связь без набора номера

·                  -Переадресация входящих вызовов

·                  -Наведение справки  (режим обработки кнопки “FLASH”)

·                  -Уведомление о входящем вызове

             14 Локальная конференция - Заказ данной услуги непосредственно включает порт в режим конференции.

          Опускание трубки на аппарате абонента, заказавшего данную услугу (организатора конференции), всегда приводит к отсоединению всех участников (получению ими сигнал «отбой»)  и разрушению конференции.

          Опускание трубки на аппарате любого другого участника приводит только к его отключению от конференции.

          Если организатор конференции не опускает трубку, то конференция сохраняется до тех пор, пока имеется еще хотя бы один её участник.

            15  Глобальная конференция - данная услуга отличается от  услуги «локальная конференция» тем, что с момента ввода организатором конференции кода «включить конференцию»,  он сохраняет право добавлять в конференцию новых участников, но не может разрушить конференцию, т.е. опускание трубки на аппарате организатора конференции приводит только к его отключению от конференции. После включения данная конференция сохраняется до тех пор, пока имеются хотя бы два её участника.

             16 Включение конференции

             17 Добавление в конференцию

             18 Установка нового пароля – разрешение на изменение абонентом собственного пароля для доступа к паролированным услугам.

             19 ;  19 ;  19 ;  19 ;  19 Временный запрет исходящей связи - позволяет абоненту запретить/разрешить исходящие вызовы с его аппарата.

             .20 Временный запрет входящей связи - позволяет абоненту запретить/разрешить входящие вызовы на его аппарат.

             Акустические сигналы

              При пользовании услугами АТС ЮНИТ TS-004 абонентам могут передаваться следующие акустические сигналы.

             1 «Ответ станции» (ОС) - информирует абонента о готовности станции к приему набора номера или дополнительных видов услуг.

             2 «Контроль посылки вызова» (КПВ)- информирует вызывающего абонента о том, что вызывной сигнал передается вызываемому абоненту.

             3 Сигнал «Занято» (З) - информирует вызывающего абонента о занятости вызываемого абонента после набора номера или об отбое со стороны другого абонента после разговора или об отсутствии свободных соединительных линий.

             4 Сигнал «Занято при перегрузке» - информирует вызывающего абонента об отказе в обслуживании из-за отсутствия свободных линий или станционных приборов.

             5 «Сигнал уведомления» - информирует вызываемого абонента, участвующего в разговоре, о поступлении нового вызова.

             6  «Контроль посылки сигнала уведомления» («Ожидание») – информирует вызывающего абонента о посылке вызывного сигнала вызываемому абоненту «Сигнал уведомления».

Нумерация. АТС ЮНИТ TS-004 работает на сети с открытой и закрытой нумерацией. Внутри АТС может использоваться сокращенная нумерация, значность которой определяется емкостью станции. В общем случае номер (включая индексы выхода на международную связь и ДВО) может содержать до 24 цифр (знаков). Количество цифр АОН - до 15 цифр.

Синхронизация станции и отдельных ее элементов в распределенной сети может быть как внутренней, так и внешней. Как правило, используется режим внешней синхронизации по сигналу тактовой частоты, выделяемому из выбранного потока Е1, с автоматическим переходом на один из трех резервных потоков и переходом на внутренний генератор при пропадании последнего резервного потока, по которому осуществляется синхронизация.

Эксплуатационное управление и техническое обслуживание АТС (сети) осуществляются с терминала техобслуживания и эксплуатации (ТТЭ)  на базе персонального компьютера. Компьютер может подключаться к АТС по интерфейсам Ethernet/TCP/IP, USB, RS-232, E1 непосредственно, либо удален от системы путем подключения по сети связи, в которую данная АТС включена. Важной особенностью станции является возможность управления и техобслуживания станции (сети) с компьютера, подключенного к любому  коммутационному модулю системы. При этом весь обмен данными между компьютером и , в общем случае, территориально разнесенными модулями станции осуществляется по служебному  каналу ( D-каналу ) в потоке Е1, что очень удобно для  управления сетью.

Удобное управление АТС с компьютера позволяет оператору быстро получить необходимые сведения о работе узлов АТС и обеспечивает ее гибкое конфигурирование. Самотестирование АТС, а также автоматическое измерение параметров кабельных линий и абонентских установок дает возможность персоналу быстро и с высокой степенью достоверности обнаруживать и устранять неполадки.

Компактность и надежность оборудования обеспечена за счет применения в основных узлах АТС (узлы управления и коммутации) самой современной элементной базы высокой степени интеграции, производимой ведущими зарубежными фирмами, передовых технологий изготовления и контроля качества электронных плат, оптимальными схемотехническими и программными решениями. Каждый ТЭЗ имеет отдельный источник вторичного электропитания (ВИП)

Условия эксплуатации. Оборудование АТС рассчитано на непрерывную круглосуточную работу в помещениях при температуре  25±10 °°С и относительной влажности 45 – 80 % без постоянного присутствия обслуживающего персонала.
