МУЛЬТИСЕРВИСНЫЙ КОММУТАТОР



МК - это двухступенчатый коммутатор цифровых каналов с полнодоступным распределенным цифровым коммутационным полем, оснащенный 128 интерфейсами для подключения цифровых трактов Е1. МК предназначен для создания коммутационных полей большой емкости путем объединения по стыкам Е1 линейных коммутаторов, абонентских цифровых концентраторов, цифровых автоматических телефонных станций или нескольких МК между собой. В составе АТС МК выполняет функции узла коммутации сети (транзитной станции), шлюза между ЛК и сетью #1092;ОП.



Групповой коммутатор обеспечивает прием первичных цифровых потоков, обработку сигналов управления и взаимодействия, поступающих по каналам сигнализации, поиск свободных каналов по запрашиваемым направлениям и коммутацию цифровых каналов на время установления соединения. Коммутатор создает не блокируемое поле коммутации, что обеспечивает возможность коммутации любого из каналов любого входящего цифрового тракта с любым свободным каналом любого исходящего тракта. Емкость коммутационного поля может изменяться от 240 до 3 840 каналов.



В общем случае ГК строится на базе трех модулей:



  - модуля групповой коммутации - МГК (8 PCM);
  - модуля межгрупповой связи - ММС (CPU 128);
  - модуля синхронизации - МС (SYN 128).



Основные функции МК реализуются в МГК (8 PCM). Каждый МГК (8 PCM) оснащен восемью интерфейсами для подключения внешних потоков Е1 и четырьмя внутренними интерфейсами 4096 кбит/с, с помощью которых он через кросс-плату может быть соединен, в общем случае, с четырьмя ММС, обеспечивающими совместную работу МГК (8 PCM). В МГК (8 PCM) осуществляется пространственно-временная коммутация цифровых каналов восьми включенных в него трактов Е1. Коммутация каналов цифровых потоков, включенных в разные МГК (8 PCM), осуществляется в ММС. При этом все ММС работают автономно в режиме разделения нагрузки и при выходе из строя одного из них система продолжает обслуживать вызовы, поступающие по всем АЛ и СЛ, хотя и с меньшей пропускной способностью. Таким образом, обеспечивается 300% резервирование связей между МГК (8 PCM).



МС осуществляет формирование сигнала синхронизации с частотой 8 кГц из одного из трех внешних цифровых потоков со скоростью 2048 кбит/с, а также выполняет функции модуля аварийной сигнализации о нарушениях в работе МК и его отдельных подсистем.





ТРАНЗИТНАЯ СТАНЦИЯ ЮНИТ TS-004



Протоколы сигнализации



EDSS-1 - Гибкая программная настройка всех таймеров и информационных элементов (Q.920, Q.921, Q.930, Q.931), позволяющая быстро адаптировать протокол к любому типу станций, включая так называемые «не совсем стандартные».

OKC N 7 - Гибкая программная настройка всех таймеров и параметров MTP и ISUP.

До 128-ми потоков на 1 сигнальный линк.

До 8-ми сигнальных линков на 1-пучок.

Общее количество сигнальных линков – до 128-ми.

Удаленный доступ через подсистему TCAP

R1,5 - Гибкая программная настройка регистровой и линейной сигнализации:

Изменение уровней, длительности выходных сигналов

Изменение чувствительности частотных приемников

Изменение начала и завершения различных фаз установления соединения.

R2 - Поддержка различных национальных версий протокола,

Поддержка спутниковой версии протокола



Маршрутизация

  • Маршрутизация по номеру абонента Б

  • Маршрутизация по номеру абонента А

  • Маршрутизация по дате и времени суток

  • Развитая система модификации и подстановок номеров А и Б



Управление

  • Возможность управления через различные интерфейсы:

                Ethernet/TCP/IP, RS-232, E1.

  • Возможность одновременного обслуживания с нескольких терминалов управления.

  • Возможность оперативного получения исчерпывающей информации о функционировании системы (аварийные ситуации, загрузка, биллинг) и автоматического формирования соответствующих отчетов.

  • Возможность подключения до 32-ти внешних исполнительных устройств (табло, аварийная сигнализация и т.п.)

  • Возможность резервного копирования на flash-карту биллинговой информации (CDR-записи)

МУЛЬТИСЕРВИСНЫЙ КОММУТАТОР

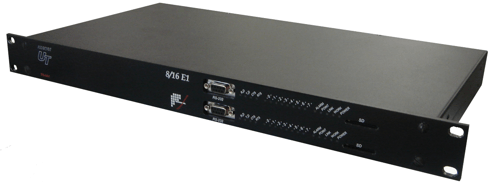

  Мультисервисный Коммутатор 8

8 потоков E1 (8 PCM - 1)


  Мультисервисный Коммутатор 16

16 потоков E1 (8 PCM - 2)






  Мультисервисный Коммутатор 32

32 потоков E1 (8 PCM - 4, CPU128 - 1, SYN128 - 1)


  Мультисервисный Коммутатор 64

64 потоков E1 (8 PCM - 8, CPU128 - 2, SYN128 - 1)


  Мультисервисный Коммутатор 128

128 потоков E1 (8 PCM -16, CPU128 - 4, SYN128 - 1)
